中央空調微機控制實驗臺
硬件設備：
1、用于數據采集、控制和信息化智能控制的微型處理器,640×480像素液晶顯示器。
2、實驗裝置由冷水機組、空氣處理箱、模擬風雪輸送系統、模擬大廳以及快速電加熱鍋爐、主操作臺等組成。
3、采用上送下回的循環方式,模擬大廳采用風機盤和,三種速度不同程度的制冷方式。
4、采用變流量輸送煤水制冷(制熱),室內溫度自室內溫度儀所控制,室內相對濕度由數字式相對濕度儀所控制。
5、空氣處理箱由新、回風比例混合,過濾器、降溫降濕、加濕器、加熱器、以及變風量的風機所組成,整個裝置緊湊、合理、可視性強,學生通過透明的有機平板玻璃,一目了然,加深對空氣處理原理和過程的理解。
6、設置兩個不同的供冷(熱)系統:一是風管式集中送風調節系統;二是局部式送風空氣調節系統。
7、可進行手觸摸控制菜單,也保留常用的人工控制。
8、冷水機組1套,進口壓縮機l.5匹,采用R22制冷劑,循環風量。3000m3/h。一系列過熱、過載、溫度保護裝置,還有水冷式冷凝器,水冷式蒸發器、熱力膨脹閥、供液電磁閥,卸載電磁閥、供煤水電動閥,數字顯示高壓壓力表、低壓壓力表、高低壓保護繼電器等等。
9、供水水泵2套,2噸冷卻塔,膨脹水箱,模擬鍋爐。
l0、溫度傳感器15只,流量傳感器2套,相對濕度傳感器1套,溫度斷路器1只,進口變頻器2套,數量顯示儀2套。
11、變風量風機盤管,獨立數顯溫控器1套3350/2270QRPM。
12、為了方便教師上課講解,增置了載冷劑系統圖燈光顯示板,系統的動作狀況此板一目了然,生動直觀。
軟件方便：
1、觸摸屏微型處理器與數據采集板壓力變送器(0-5V),溫度變送器(0-5V～10℃～70℃)水流量和風流量(0℃5V)相連。
2、觸摸屏做型計算機數據采集及菜單式控制系統,包括制冷數據采集、水系統數據采集、菜單式故障設置、故障語言提示、參數存儲相打印,可改變參數顯示時間,并且裝有串行打印口。
3、實現微型計算機對中央空調的各運行參數實時監控,需提供兩種控制方式:一種是在中央空調配置和微型計算機內進行控制。二種是保留傳統的常規操作功能,以免微型計算機因病毒死機而影響上課做實驗。
4、電路控制系統一套:包含故障設置器、電路控制箱、可調變頻器、高低壓力控制繼電器、冷卻水流量控制繼電器、風量控制繼電器,冷凍水溫度傳感器,卸載電磁閥的數據處理。

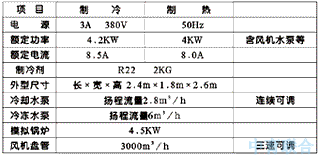

中央空調實驗設備主要技術參數：
 | |
